نظام دورة الإطار السرجي المعزز الآلي
(إنتاج الألواح)
Automatic Reinforcement Saddle Frame Cycle System

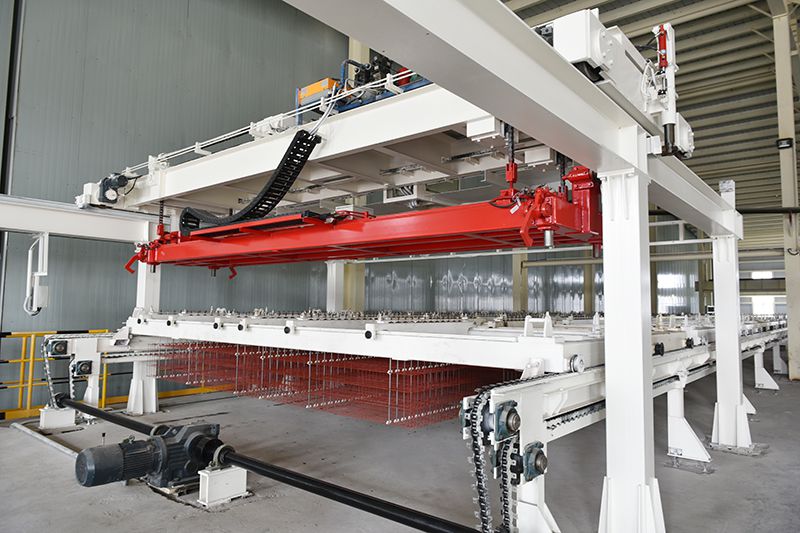

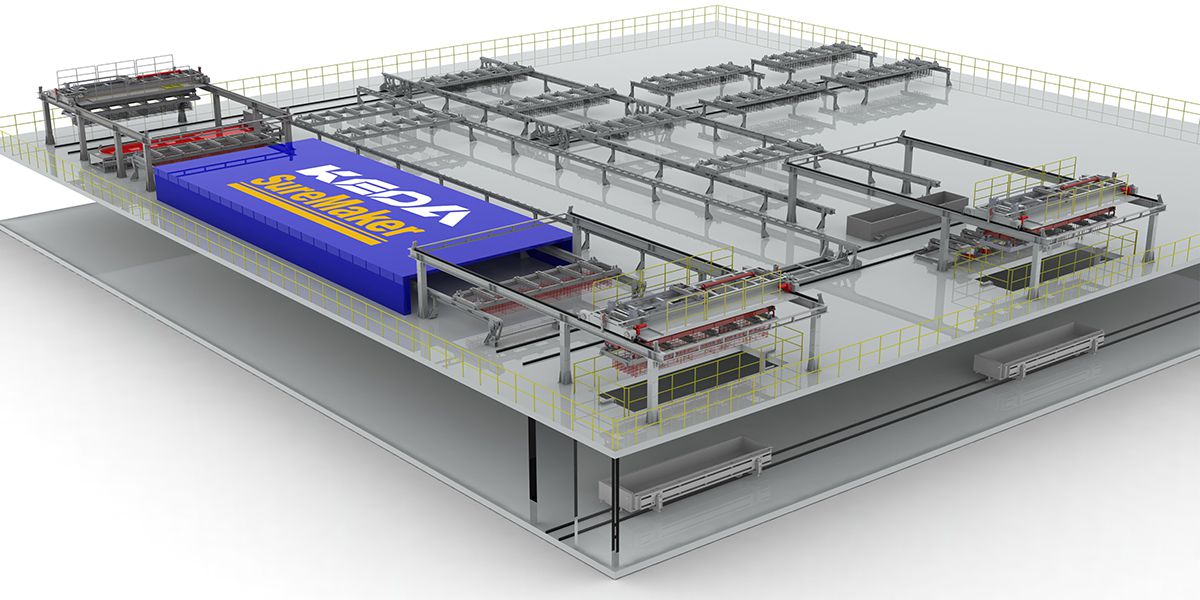

يتكون نظام دورة الإطار السرجي المعزز الآلي من حامل الإبرة، منظف الأبرة، خزان غمس الشمع، ناقل الإطار السرجي المعزز الآلي، ناقل التجميع ذو القفص الشبكي، منصة نقل الإطار السرجي الكهربائي، رافعة القسم المقاوم للتآكل، خزان مقاوم للتآكل، سلسلة ناقل التجفيف، علبة التجفيف، رافعة الإدخال، والح. نظام دورة الإطار السرجي المعزز الآلي يضمن كفاءة أعمال التجميع وإعادة التدوير للقفص الفولاذي الشبكي. وذلك لتحسين كفاءة الإنتاج للمصنع بأكمله.

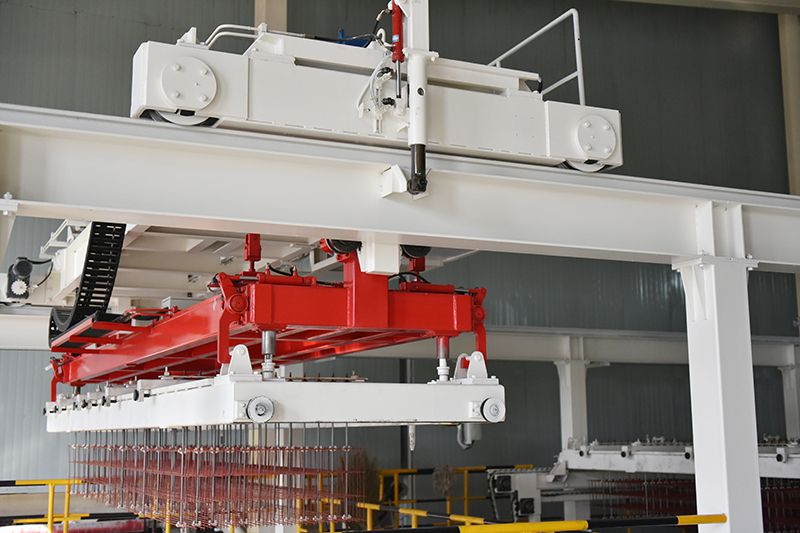

يتم رفع الإطار السرجي مع الأبرة المرفقة. حيث يتسبب هذا في سحب الإبر للخارج من كتلة الخرسانة الطرية. تقوم ماكينة استقبال الإبرة بنقل إطار الإبرة إلى وحدة تنظيف الإبرة ثم إلى خزان الغمس بالشمع. يقوم الناقل السرجي الآلي بنقل الإطار السرجي مع الإبر إلى ناقل تجميع القفص الشبكي، حيث يتم تثبيت الشبك على الإطار السرجي. ثم يتم نقل الإطار السرجي الذي يحتوي على أقفاص شبكية إلى رافعة قسم مقاومة التآكل والتي تنقلها بدورها إلى الخزان المقاوم للتآكل.

بعد معالجة التآكل، يتم رفع الإطار السرجي الذي يحتوي على أقفاص شبكية على سلسلة ناقل المجفف المنتهية في صندوق التجفيف، حيث يتم تجفيف الأقفاص. بعد الإنتهاء من عملية التجفيف، يتم نقل الأقفاص إلى رافعة الإدخال للانتظار لإدخالها في ملاط الخرسانة AAC. بعد إتمام عملية إدخال القفص الشبكي، يتم نقل القالب بواسكة منصة النقل إلى غرفة المعالجة المسبقة. يتم سحب الإبر من كتلة الخرسانة الطرية بعد المعالجة المسبقة، وبعد ذلك ينتقل الإطار السرجي مع الإبر المرفقة إلى الدورة التالية.

تم دمج قسم الغمس في الشمع، مقاومة التآكب والتجفيف في عملية دورة الإطار السرجي، وبالتالي تقليل الاستهلاك المادي غير الفعال، توفير المسافة وتكاليف اليد العاملة لهذه الأقسام، وتحسين كفاءة عملية تجميع وإعادة تدوير القفص الشبكي.
